卡套法兰式铠装铂热电阻 Ferrule flange sheathed paltinum thermal resistance

产品详情

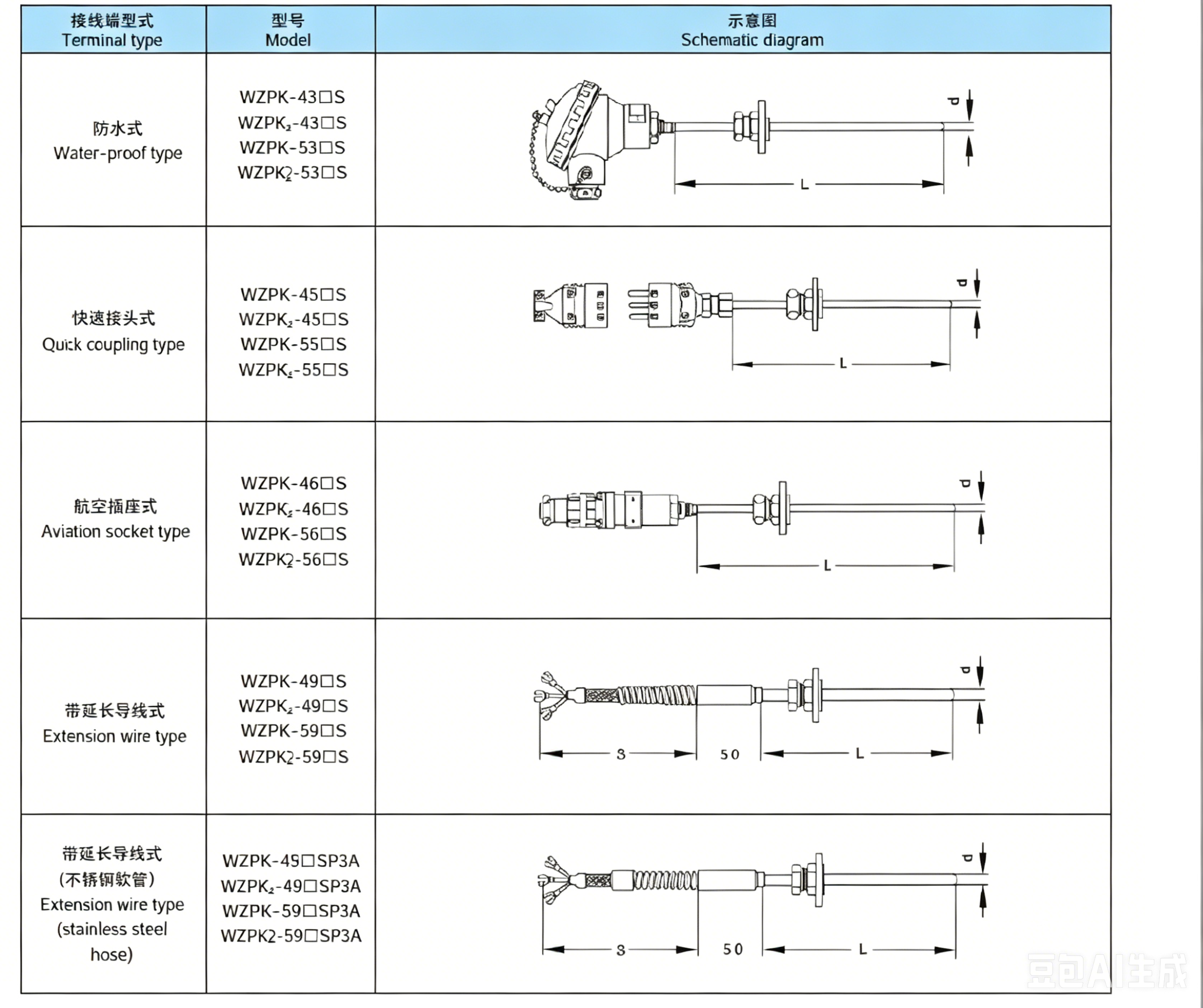

拼接四张图片 (1).png

注：

（1）铠装热电阻直径≥Φ5，卡套法兰盘常规供货为Φ60；≤Φ4为Φ50。

（2）固定卡套法兰公称压力：2.5MPa。可动卡套螺栓公称压力为常压。

（3）卡套法兰规格参见114页，图173。

（4）型号后加“S”为进口元件。

Note:

(1)The diameter of sheathed thermal resistance is not less than Φ5.The normal supply of ferrule flange is Φ60;and≤Φ4 is Φ50.

(2)The fixed ferrule flange's nominal pressure is 2.5MPa,while the flexible ferrule flange's normal pressure is normal pressure.

(3)Refer to page 114,Fig 173 for the specification of ferrule flange.

(4) The model added“S”is imported element.
